Informationen zur HDMI-, VGA-, DVI- und DP-Schnittstelle Das Wissen über den Monitor, die umfassendste und am einfachsten zu verstehende vergleichende Analyse in der Geschichte!
Jul 26, 2019
Eine Nachricht hinterlassen
Derzeit hat die Schnittstelle des Displays DP HDMI VGA DVI , und die Formen dieser Schnittstellen sind ebenfalls unterschiedlich. Beim Kauf eines Hosts müssen wir im Allgemeinen prüfen, ob die Grafikschnittstelle des Hosts mit der Monitorschnittstelle übereinstimmt. Wenn Ihre Grafikkartenschnittstelle beispielsweise HDMI + DP ist und Ihr Monitor nur über eine VGA-Schnittstelle verfügt, ist dies umständlich. Die derzeitige öffentliche Version der Grafikkarte wird über HDMI- und DP-Schnittstellen verfügen, aber der allgemeine Grafikkartenhersteller wird der Grafikkarte eine DVI-Schnittstelle hinzufügen. Die neu gekaufte Display-Schnittstelle wird jedoch auch diese drei Schnittstellen enthalten eliminiert. Dies liegt daran, dass der VGA ein analoges Signal überträgt. Was sind neben den verschiedenen Formen die großen Unterschiede zwischen diesen Schnittstellen? Heute teilt MSL-force das Wissen über HDMI-, VGA-, DVI- und DP-Schnittstellen mit Ihnen, um die verschiedenen Schnittstellen besser zu verstehen. (Auf der zugehörigen Homepage habe ich einen weiteren Artikel über Einführung und Vergleich zwischen DP und HDMI.)
Unter dem Gesichtspunkt der Schnittstellenleistung ist die Leistung der Schnittstelle DP> HDMI> DVI> VGA.
Monitorschnittstelle:
Nr. 1 DP
DP, DisplayPort, ist ein hochauflösender digitaler Monitorschnittstellenstandard, der an einen Computer und einen Monitor oder an einen Computer und ein Heimkino angeschlossen werden kann. Die DP-Schnittstelle kann als erweiterte Version von HDMI verstanden werden, die in Bezug auf Audio- und Videoübertragung leistungsfähiger ist. In der aktuellen Situation gibt es keinen großen Leistungsunterschied zwischen DP und HDMI. Wenn Sie eine Auflösung von 3840 * 2160 (4K) verwenden, kann HDMI aufgrund unzureichender Bandbreite nur 30 Bilder übertragen, und DP hat kein Problem. Im Mai 2006 bestätigte die Video Electronics Standards Association (VESA) die 1-0-Version des Standards und stellte nach einem halben Jahr ein Upgrade auf die 1. und 1. Ausgabe ein, um HDCP zu unterstützen. Die 2: 0-Version soll noch in diesem Jahr herauskommen. Als HDMI Mit den Konkurrenten von UDI und potenziellen Nachfolgern von DVI hat DisplayPort Unterstützung von Branchengrößen wie AMD, Intel, NVIDIA, Dell, HP, Lenovo, Philips und Samsung erhalten. Die Nutzung ist kostenlos.
Nr. 2 HDMI
HDMI kann sowohl hochauflösende Grafiksignale als auch Audiosignale übertragen. Im Allgemeinen wird das Haus TV empfangen und verfügt über starke Anti-Interferenzen. Die HDMI-Schnittstelle überträgt auch digitale Signale, sodass der Effekt der Videoqualität und der DVI-Schnittstellenübertragung im Wesentlichen gleich ist. Gegenwärtig ist dies der höchste HDMI2.1-Standard, der 8k 60Hz und 4k 120Hz unterstützt. Die Auflösung kann bis zu 10K erreichen. Es unterstützt auch HDR mit hohem Dynamikbereich und erhöht die Bandbreite auf 48 Gbit / s. Wenn der Monitor eine Monitorfunktion und ein Audiosystem hat, kann die HDMI-Schnittstelle gleichzeitig die Computer-Video- und Audiosignale zum Monitor übertragen. HDMI hat drei Schnittstellen. Hauptsächlich unter Berücksichtigung der Bedürfnisse der Ausrüstung. Wenn die Digitalkamera klein ist und eine kleine Schnittstelle erfordert, verwenden Sie Micro-HDMI.
Nr. 3 DVI
Die DVI-Schnittstelle verfügt über zwei Standards, 25-polig und 29-polig, wie in der folgenden Abbildung dargestellt. Intuitiv gibt es keinen Unterschied zwischen den beiden Schnittstellen. DVI ist eine hochauflösende Schnittstelle, jedoch ohne Audio. Das heißt, die DVI-Videoverdrahtung überträgt nur Grafiksignale, aber keine Audiosignale. Die DVI-Schnittstelle überträgt digitale Signale, die Videosignale mit hoher Auflösung übertragen können. DVI wird ohne Konvertierung an die Computergrafikkarte und den Monitor angeschlossen, sodass kein Signalverlust auftritt. Die DVI-Schnittstelle hat jedoch auch viele Nachteile: Da sie ursprünglich für den PC entwickelt wurde, hat sie viele Pins reserviert, um die Simulation für eine schlechte Kompatibilität mit dem Fernsehen zu unterstützen, und unterstützt nur die 8-Bit-RGB-Signalübertragung und Überlegungen zur Kompatibilität. Das Gerät verursacht, dass die Schnittstelle sperrig ist. Gegenwärtig kann eine bessere DVI-Schnittstelle 2K-Bilder übertragen, dies ist jedoch im Grunde die Grenze.
Nr. 4 VGA
VGA ist ein analoges Signal, das vom Mainstream eliminiert wurde. Aus diesem Grund werden die anderen drei Schnittstellen auf der neuesten Grafikkarte angezeigt, die VGA-Schnittstelle jedoch nicht. DVI, HDMI und DP sind digitale Signale, die der derzeitige Mainstream darstellen. Die 15-Bit-Videoschnittstelle von VGA wird hauptsächlich für die altmodische Computerausgabe an altmodische Monitore verwendet. Daher verwenden wir häufig eine HDMI- oder eine andere Schnittstelle zum VGA-Schnittstellenadapter. Über den VGA-Ausgang und die Übertragung des analogen Signals wissen wir alle, dass die Computergrafikkarte ein digitales Signal erzeugt, der Monitor auch digitale Signale verwendet. Die Verwendung einer VGA-Videoschnittstelle ist also gleichbedeutend mit einer Digital-Analog-Konvertierung und einer Single-Modulo-Konvertierung. Signalverlust, das Display ist unschärfer.
Jetzt ist die Monitor-Schnittstelle in der Regel DP HDMI VGA DVI vier Arten, von denen VGA die Schnittstelle ist, die beseitigt wurde, aber einige Low-End-Monitore haben auch diese Schnittstelle. Die meisten Monitore verfügen über eine VGA + DVI-Dual-Schnittstelle und eine VGA + HDMI-Dual-Schnittstelle. Die DP-Schnittstelle ist nur auf wenigen High-End-Monitoren sichtbar.
Daher müssen unterschiedliche Geräte im Leben unterschiedliche Schnittstellenverbindungen verwenden. Wir verwenden häufig DP zu DVI oder DP zu HDMI oder DP zu VGA oder BIG DP zu MINI DP-Konvertierungsleitungen, weil die Anzeige im Haus altmodisch ist. MSL-force möchte die folgenden Produkte mit Stärke und hoher Qualität empfehlen, um die oben genannten Anforderungen zu erfüllen.
Nr. 1 DisplayPort zu DVI DP zu DVI Active Adapter Konverterkabel - Aktives DP zu DVI M / F Kabel für PC -4K 4096x2160-Schwarz
Dieser Artikel ist mit ATI Eyefinity-Technologie. Es kann die Bildschirminformationen auf die Ausgabe auf mehreren Monitoren klonen oder erweitern.
Mit diesem Element können Sie den PC mit einem Display-Port (DP) an ein Digitaldisplay mit DVI-Schnittstelle anschließen.
Es kann das Signal aktiv umwandeln und an einen DVI-Monitor oder Fernseher anschließen.
Aktiver DP zu DVI 4K Adapter
Schnittstelle: 1x 20pin Male DisplayPort V1.2 Port
1x DVI-Buchse
Unterstützte HDTV-Auflösung: 480i, 576i, 480p, 576p, 1080i, 1080p bei 60 Hz und 3840x2160 bei 30 Hz
Mit PS171-Chipsatz keine externe Stromversorgung
Benötige ATI HD5-Serie oder höher Grafikkarte
Unterstützt eine Bandbreite von bis zu 10,8 Gbit / s
Unterstützung der AMD / ATI Eyefinity Wide Area-Technologie zur Unterstützung von Multi-Screen-Displays.
Unterstützt ATI Eyefinity-Bildschirmanzeige bis zu 6
EDID automatische Erkennung, unterstützt hochauflösende Auflösung von 1920 x 1080, 1920 x 1200
Physikalische Ausgabe mit einer Auflösung von bis zu (3840 × 2160); 4K * 2K 30HZ
Einfache PLUG & PLAY-Installation - Keine Treiber- oder Software-Installation erforderlich!
Kabellänge: 15cm
Lieferinhalt :
1 x aktiver DP zu DVI Adapter
2 3in1 Mini Display Port DP auf VGA DVI Kabel Adapter
Der tragbare Adapter verbindet einen mit DisplayPort ausgestatteten Laptop oder Desktop mit einem HDTV, Monitor oder Projektor mit HDMI / DVI / VGA-Gerät.
Überträgt hoch
Optimieren Sie Audio- und Videodaten von Ihrem Computer auf einem HDTV-Bildschirm für Video-Streaming oder -Spiele über HDMI-Geräte.
Schließen Sie Ihren Monitor für einen erweiterten Desktop oder gespiegelte Displays an und konfigurieren Sie ihn. Unterstützt Videoauflösungen von bis zu 2048 x 1152 (60 Hz) für VGA / 4K (UHD) für HD-Geräte, DVI und unkomprimierte digitale 7.1,5.1- oder 2-Audiokanäle (keine Audioausgabe über DVI oder VGA) ).
Spezifikation:
Produktname Mini DP zu HDMI + VGA + DVI Adapter mit 4K 30 / 60HZ für HDMI, DVI
Schnittstelle 1xmini DP, 1xHDMI, 1xDVI, 1xVGA
Farbe weiß
Größe 85x46x17 mm
Kabellänge 200 mm
Gewicht 56 g
Kompatibilitätsgeräte Unterstützen nur DP ++ (Dual-Mode) für miniDP- und Thunderbolt-Quellgeräte
Arbeitsspannung 5V1A
HDCP HDCP1.4
Garantie 5 Jahre

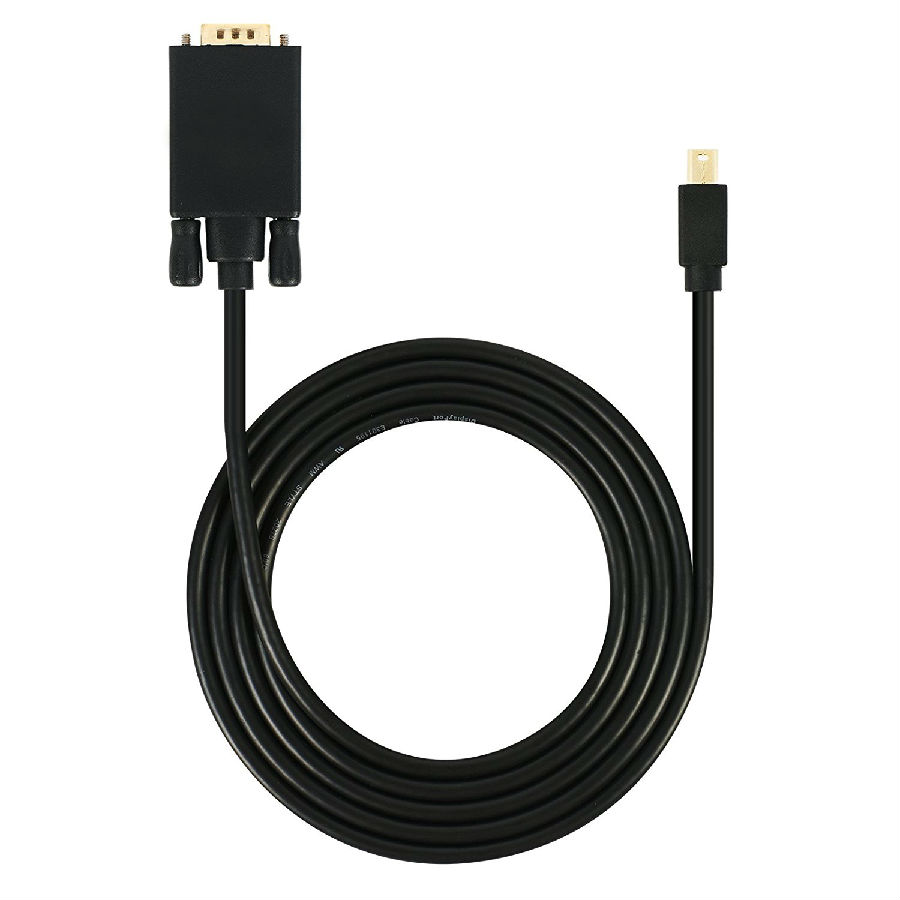

3 Mini Displayport zu VGA Adapter 1,8 m
Dieses Kabel dient zum Spiegeln von Laptop-Inhalten auf ein VGA-kompatibles HDTV-Gerät oder einen Projektor.
Mini Display-Kabeleingang, schließen Sie das Mac Book, Mac Book Pro oder Mac Book Air an.
VGA-Ausgang zum Anschließen der VGA-Geräte.
Spezifikation:
Eingangssignal: Mini Display Port 1.1a
Ausgangsvideo: VGA
Eingang: Mini Display Port Stecker 20pol
Kompatible Modi:
Mac Book Air, Mac Book Pro, iMac und Mac mini mit Thunderbolt-Anschlüssen seit 2011 werden unterstützt.
Mac Book Air, Mac Book Pro, iMac und Mac mini oder PC mit Mini-Display-Anschluss werden ebenfalls unterstützt.
Wie benutzt man:
Das Produkt ist einfach zu bedienen, einfach einstecken und loslegen. Bitte bereiten Sie das VGA-Kabel für den Anschluss vor
Sie sollten sicherstellen, dass auf Ihrem Mac eine der beiden folgenden Arten von Anschlüssen vorhanden ist:
Mini-Display-Anschluss
Blitz

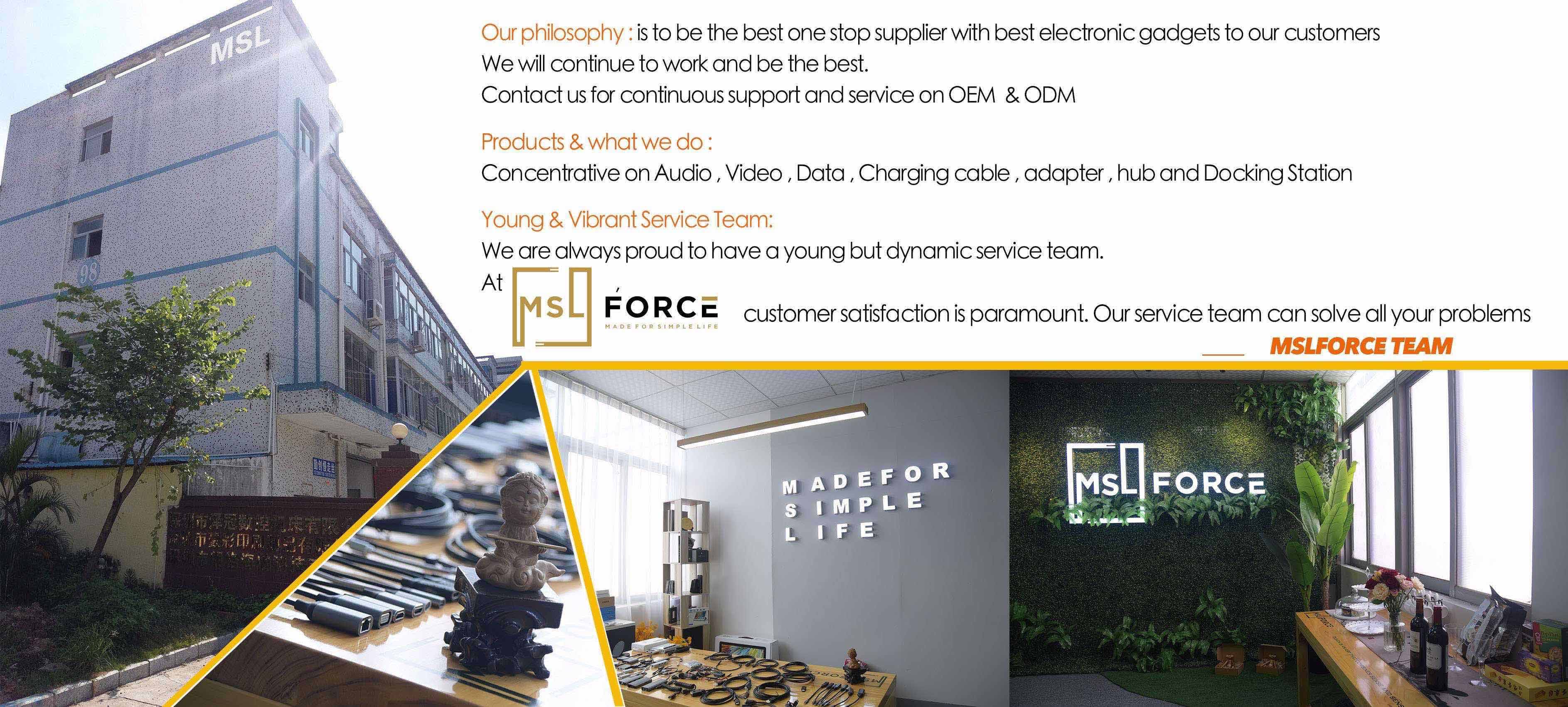

MSLFORCE ist der beste Partner Ihres OEM-Herstellers für Audio-, Video-, PD-, Datenkabel-, Adapter-, Hub- und USB-C-Dockingstation.
